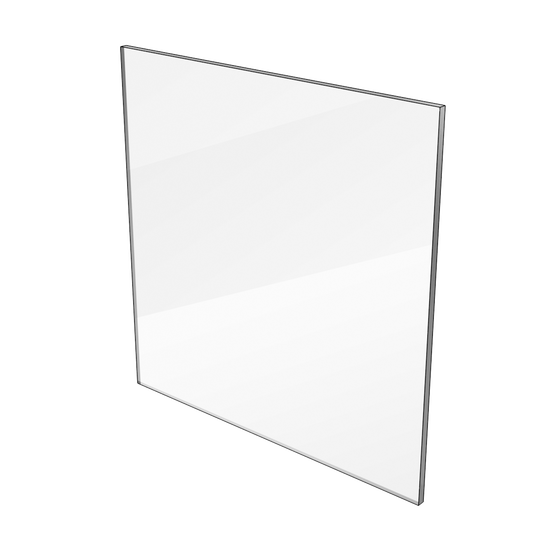

Remarque : il s’agit uniquement de l’écran en polycarbonate. Pour obtenir l’écran en polycarbonate avec assemblage de cadre en acier, cliquez ici.
Il s’agit de gardes de remplacement pour les produits suivants :
- Modèle TF – garde de mandrin de tour universel
- Modèle FB/FBB – Protections standard pour fraiseuse
- Modèle FA/FAB – Protection universelle pour broyeur
- Modèle TR-3B – Protection radiale pour forets
Utilisez le schéma ci-dessous pour trouver quelle pièce correspond aux dimensions approximatives A et B. Si vous connaissez la référence de nos protecteurs TF, FB, FBB, FA, FAB ou TR-3B, vous pouvez faire correspondre les sept derniers caractères de sa référence aux sept caractères précédents dans le tableau ci-dessous.
Exemple : Un protecteur de sécurité FB- 350H250 aura un écran de remplacement PX-SCRP- 350H250 .
Réf. | UN | B |
PX-SCRP-200H130 | 8″ (200mm) | 5″ (130mm) |
PX-SCRP-200H180 | 7″ (180mm) | |
PX-SCRP-200H240 | 9,5″ (240 mm) | |
PX-SCRP-250H130 | 9 3/4″ (250 mm) | 5″ (130mm) |
PX-SCRP-300H180 | 11 3/4″ (300 mm) | 7″ (180mm) |
PX-SCRP-300H240 | 9,5″ (240 mm) | |
PX-SCRP-350H180 | 13 3/4″ (350 mm) | 7″ (180mm) |
PX-SCRP-350H240 | 9,5″ (240 mm) | |
PX-SCRP-400H180 | 15 3/4″ (400mm) | 7″ (180mm) |
PX-SCRP-400H240 | 9,5″ (240 mm) | |
PX-SCRP-450H180 | 17 3/4″ (450 mm) | 7″ (180mm) |
PX-SCRP-450H240 | 9,5″ (240 mm) | |
PX-SCRP-500H180 | 19 1/2″ (500mm) | 7″ (180mm) |
PX-SCRP-500H240 | 9,5″ (240 mm) | |
PX-SCRP-550H180 | 21 1/2″ (550 mm) | 7″ (180mm) |
PX-SCRP-550H240 | 9,5″ (240 mm) | |
PX-SCRP-600H180 | 23 1/2″ (600 mm) | 7″ (180mm) |
PX-SCRP-600H240 | 9,5″ (240 mm) | |
PX-SCRP-650H180 | 25 1/2″ (650 mm) | 7″ (180mm) |
PX-SCRP-650H240 | 9,5″ (240 mm) | |
PX-SCRP-700H180 | 27 1/2″ (700 mm) | 7″ (180mm) |
PX-SCRP-700H240 | 9,5″ (240 mm) | |
PX-SCRP-750H180 | 29 1/2″ (750 mm) | 7″ (180mm) |
PX-SCRP-750H240 | 9,5″ (240 mm) | |
PX-SCRP-800H180 | 31 1/2″ (800 mm) | 7″ (180mm) |
PX-SCRP-800H240 | 9,5″ (240 mm) |
