Protecteur pour mandrin de tour

à partir de: $657.00

Notre protection de mandrin de tour la plus populaire

Il existe de nombreuses tailles parmi lesquelles choisir et couvrent la plupart des mandrins de tour de petite et moyenne taille.Dimensions du garde de sécurité du tour

Produits fréquemment achetés ensemble

Kit d'installation Ferndale

Ce kit pratique contient le petit matériel nécessaire pour installer les produits Ferndale Safety.

Quantité
SKU : TF

Notre garde le plus populaire pour les mandrins et les broches de tour

Le garde de mandrin de tour le plus populaire de Ferndale Safety

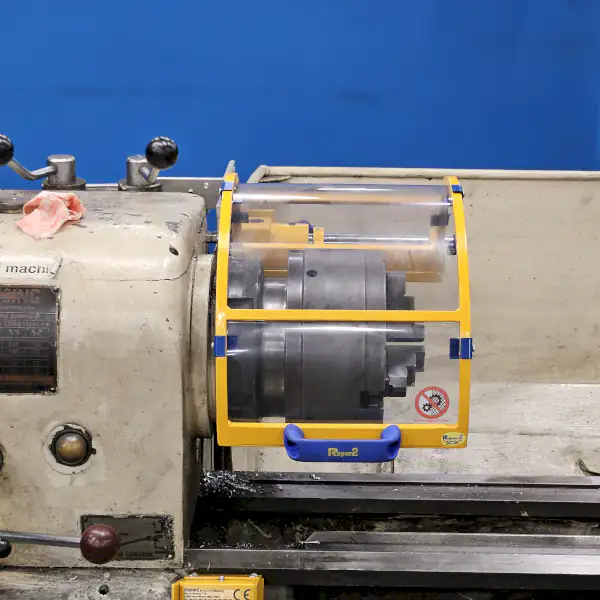

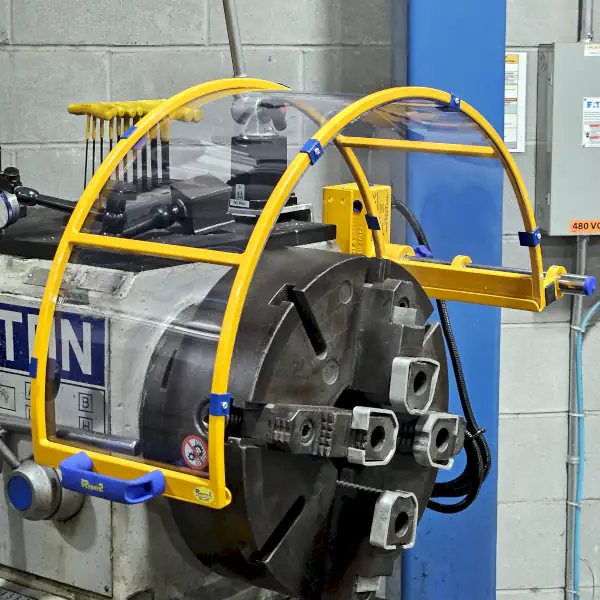

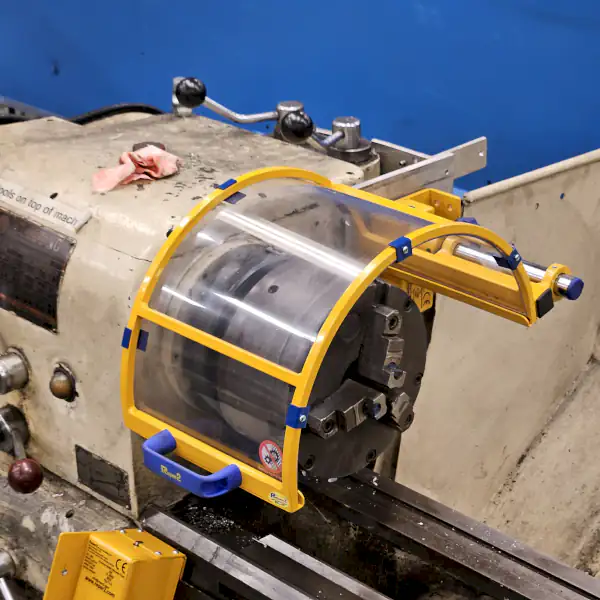

Vous pouvez l’installer sur des tours conventionnels, comme ce vieux Monarch ou Lodge & Shipley, qui fonctionne toujours comme un patron. Les gens adorent cette protection car elle est légère et disponible en plusieurs tailles.

Plus:

Ce garde de mandrin de tour comprend un interrupteur de verrouillage de sécurité électrique intégré. Le câblage est là, c’est à vous de décider si vous souhaitez le connecter, mais nous vous recommandons vivement de le faire. Connectez-le à la commande de votre moteur et vous n’oublierez plus jamais votre clé de mandrin à l’intérieur du mandrin.

Vous pouvez changer votre garde:

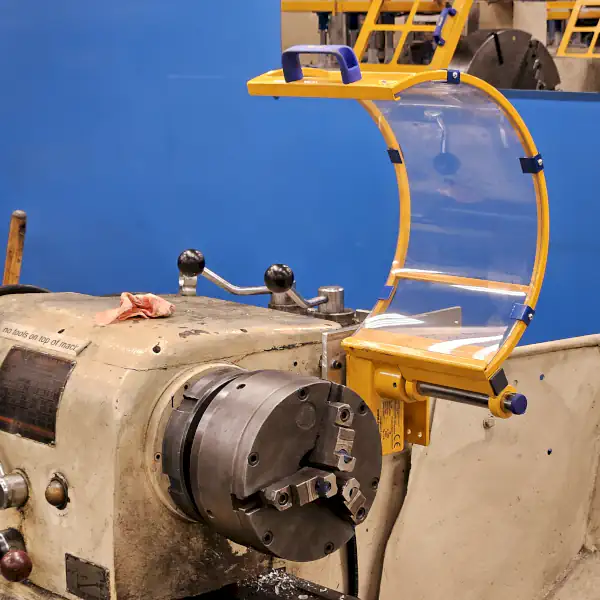

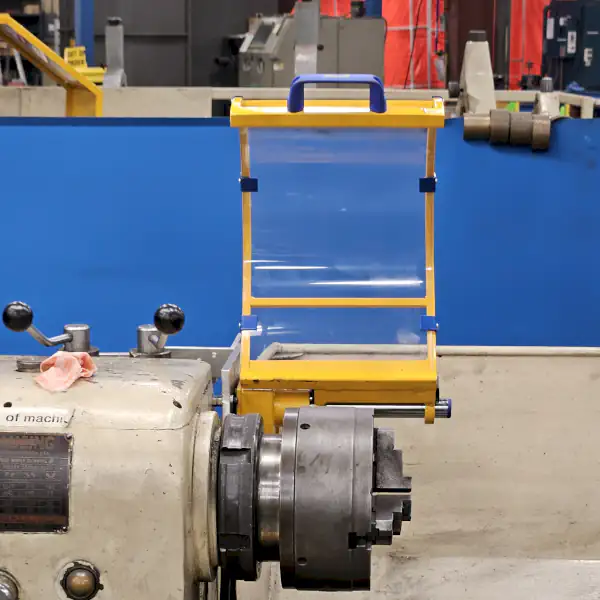

Vous allez adorer à quel point il est facile de remplacer un garde usé. Retirez le polycarbonate usagé de cette protection en retirant les clips bleus. Vous pouvez acheter des gardes de remplacement chez nous ou découper les vôtres dans une feuille de polycarbonate et les glisser dans le cadre en acier. Aussi simple que cela.

Quelle taille d’écran me convient le mieux ?

Pour trouver la taille d’écran dont vous avez besoin pour ce protège-mandrin de tour : Prenez le diamètre du plus grand mandrin que vous utilisez sur votre tour. Multipliez le diamètre que vous avez mesuré par 1,5 et choisissez la taille d’écran en A la plus proche de votre réponse. L’utilisation de cette formule garantira que vous aurez de la place sous la protection même si les mâchoires sont ouvertes au-delà du diamètre du mandrin.

Dimensions du garde de sécurité du tour

Exemple de calcul

Taille du mandrin : 12″ de diamètre par 6″ de largeur

Multipliez 12″ par 1,5 et vous obtenez 18″. La mesure la plus proche pour la dimension A de vos calculs de 18″ est de 17 3/4″.

Sélectionnez 17 3/4″ dans la liste déroulante des dimensions « A » ci-dessus. Sélectionnez 7″ dans la liste déroulante des dimensions « B » car c’est la plus proche de la largeur que vous avez mesurée.

Réf. UN B
TF-200H130 8″ (200mm) 5″ (130mm)
TF-200H180 7″ (180mm)
TF-200H240 9,5″ (240 mm)
TF-250H130 9 3/4″ (250 mm) 5″ (130mm)
TF-300H180 11 3/4″ (300 mm) 7″ (180mm)
TF-300H240 9,5″ (240 mm)
TF-350H180 13 3/4″ (350 mm) 7″ (180mm)
TF-350H240 9,5″ (240 mm)
TF-400H180 15 3/4″ (400mm) 7″ (180mm)
TF-400H240 9,5″ (240 mm)
TF-450H180 17 3/4″ (450 mm) 7″ (180mm)
TF-450H240 9,5″ (240 mm)
TF-500H180 19 1/2″ (500mm) 7″ (180mm)
TF-500H240 9,5″ (240 mm)
TF-550H180 21 1/2″ (550 mm) 7″ (180mm)
TF-550H240 9,5″ (240 mm)
TF-600H180 23 1/2″ (600 mm) 7″ (180mm)
TF-600H240 9,5″ (240 mm)
TF-650H180 25 1/2″ (650 mm) 7″ (180mm)
TF-650H240 9,5″ (240 mm)
TF-700H180 27 1/2″ (700 mm) 7″ (180mm)
TF-700H240 9,5″ (240 mm)
TF-750H180 29 1/2″ (750 mm) 7″ (180mm)
TF-750H240 9,5″ (240 mm)
TF-800H180 31 1/2″ (800 mm) 7″ (180mm)
TF-800H240 9,5″ (240 mm)

Des pièces de rechange


Installation facile

Installation à deux boulons :

La plupart du temps, vous pouvez percer et tarauder deux trous directement dans la tête de votre tour. Dans de rares occasions, vous devrez peut-être fabriquer des supports sur mesure. Nous utilisons des cornières en aluminium, faciles à travailler et à couper. Si vous avez besoin de conseils ou d’aide pour installer ces protections de mandrin de tour, n’hésitez pas à nous contacter ; Nous serons plus qu’heureux de vous aider.

Nous pouvons fournir le matériel d’installation :

Le matériel et les outils d’installation ne sont pas inclus dans ce garde de mandrin de tour. Nous proposons un kit d’installation séparé qui contient les outils et l’équipement nécessaires pour installer ce produit de sécurité. Vous pouvez acheter le kit d’installation en cliquant sur le lien suivant : Cliquez ici pour le kit d’installation de cette grille.

Qu’est-ce qu’un garde de mandrin et pourquoi en ai-je besoin ?

Vous devez protéger le mandrin sur un tour car :

Les mâchoires peuvent s’étendre au-delà du diamètre du mandrin réel et créer un risque d’enchevêtrement. Ces mâchoires pourraient agir comme des crochets, prêtes à s’accrocher à n’importe quoi plus facilement qu’un manche lisse.

Et:

Ces protections vous empêchent de laisser la clé du mandrin à l’intérieur du mandrin.

Voici comment:

Ce garde de mandrin de tour est livré en standard avec un interrupteur de verrouillage de sécurité électrique. Connectez cet interrupteur pour désactiver le moteur principal lorsque la protection est ouverte.

N’oubliez pas :

L’accident le plus courant sur un tour est dû à l’éjection de la clé du mandrin à travers la pièce.

Pour cette seule raison, nous vous recommandons fortement d’installer ce garde de mandrin de tour.

Product Variations

Note: Use the selection boxes above to see specific information here.

Poids N/A
Dimensions N/A
Commutateur de verrouillage

Fabricant : Télémécanique
Interrupteur à boîtier métallique, indice de protection IP65 se conformer à se conformer à CEI 60529
Caractéristiques opérationnelles : 3A à 240VAC, 0,1A à 240VDC
2x contacts électriques NC et 1x NO
Durabilité mécanique : 100 000 cycles de manœuvres
Température de l'air ambiant : -25…. +70 °C

Diamètre de l'écran A

7 3/4" (200 mm), 9 3/4" (250 mm), 11 3/4" (300 mm), 13 3/4" (350 mm), 15 3/4" (400mm), 17 3/4" (450 mm), 19 1/2" (500mm), 21 1/2" (550 mm), 23 1/2" (600 mm), 25 1/2" (650 mm), 27 1/2" (700 mm), 29 1/2" (750 mm), 31 1/2" (800 mm)

Largeur d'écran B

5" (130mm), 7'' (180mm), 9,5'' (240mm)

DES PIÈCES DE RECHANGE

Garde/écran :
https://www.ferndalesafety.com/shop/safety-shield-steel-frame-polycarbonate/

Manufacturer

Ferndale Safety

Brand

Ferndale Safety

Avertissement: En achetant nos produits, vous acceptez de ne pas les utiliser pour des « travaux à chaud » (par exemple, soudage, brasage, découpage) en raison du risque d'incendie. Une mauvaise utilisation est interdite et le respect de toutes les consignes de sécurité est requis. Le non-respect signifie que vous acceptez l’entière responsabilité de tout préjudice ou dommage qui en résulterait. Pour votre sécurité et l'efficacité de notre protection machine, restez dans la "Zone de Travail Sécurisée" directement devant la protection. Se tenir sur le côté augmente le risque de blessure et enfreint notre politique d'utilisation. Le respect de cette règle garantit votre sécurité et les performances optimales des Produits. Pour obtenir des directives détaillées en matière de sécurité et d'exploitation, veuillez consulter nos termes et conditions générales ici.
