Protections de sécurité pour tours verticaux (VTL)

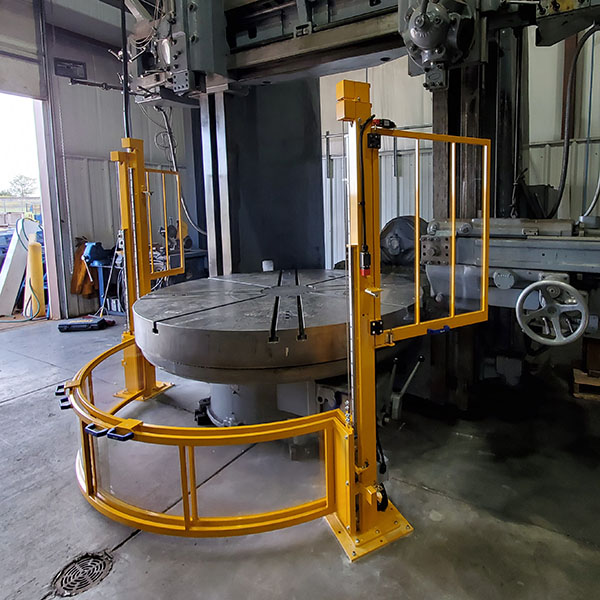

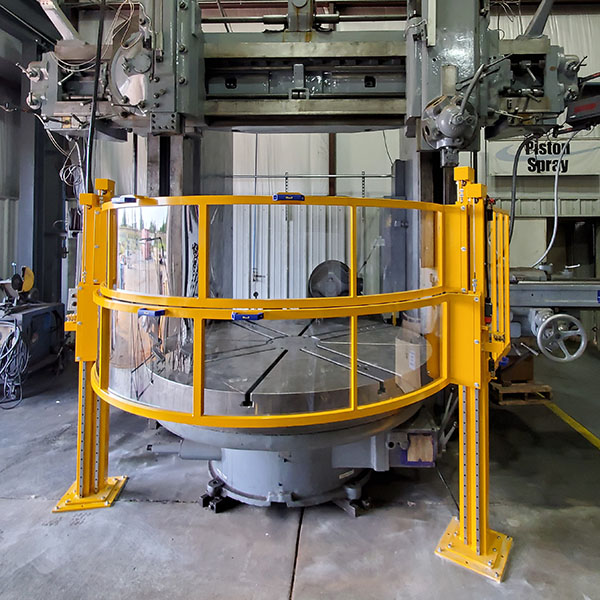

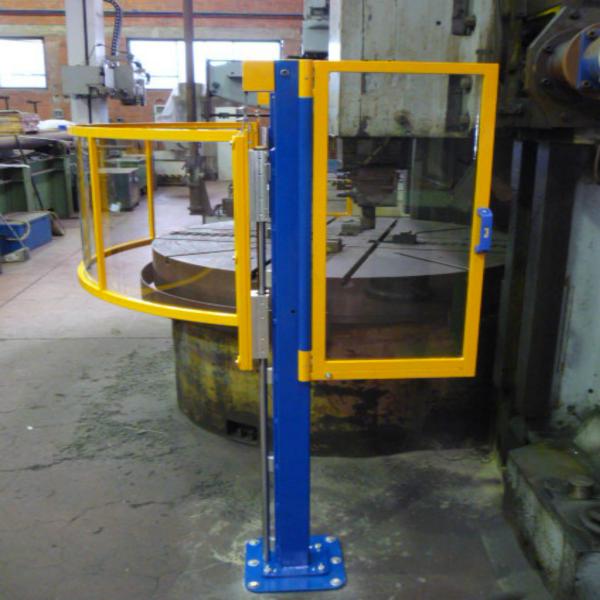

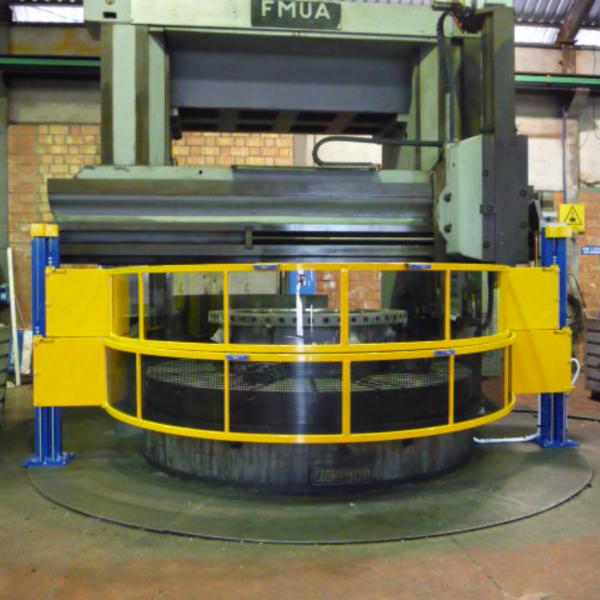

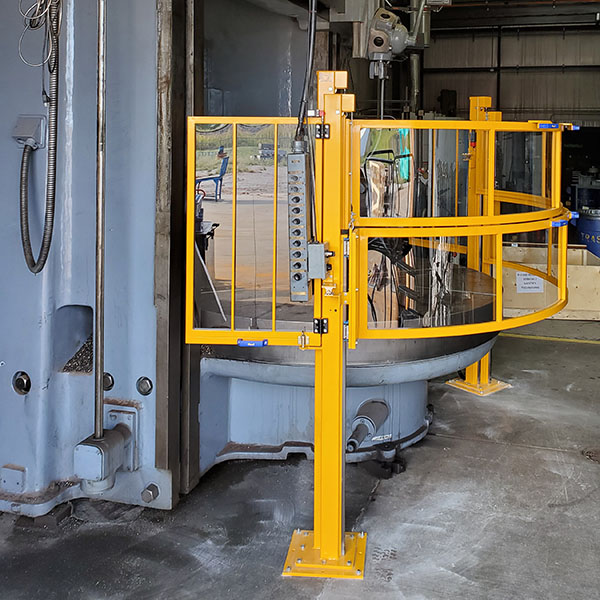

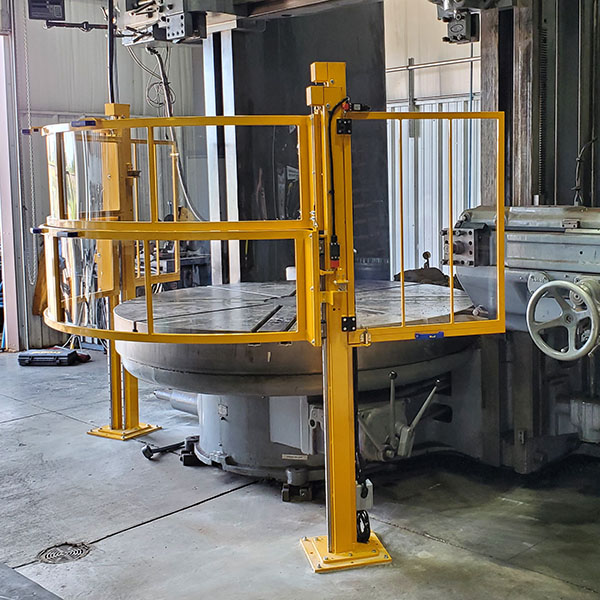

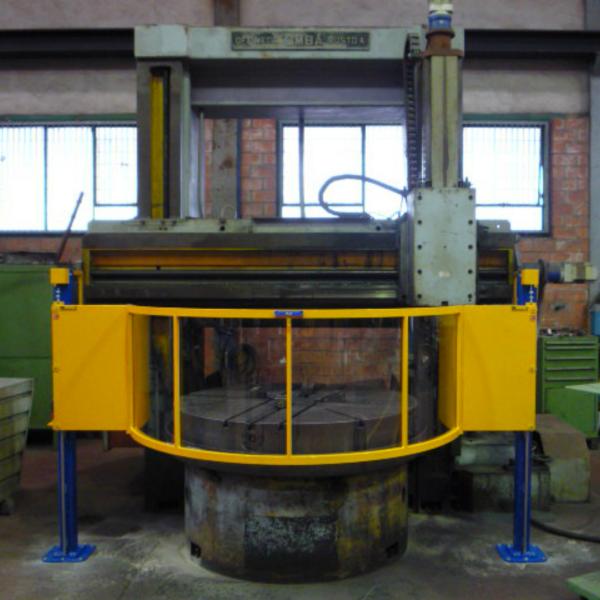

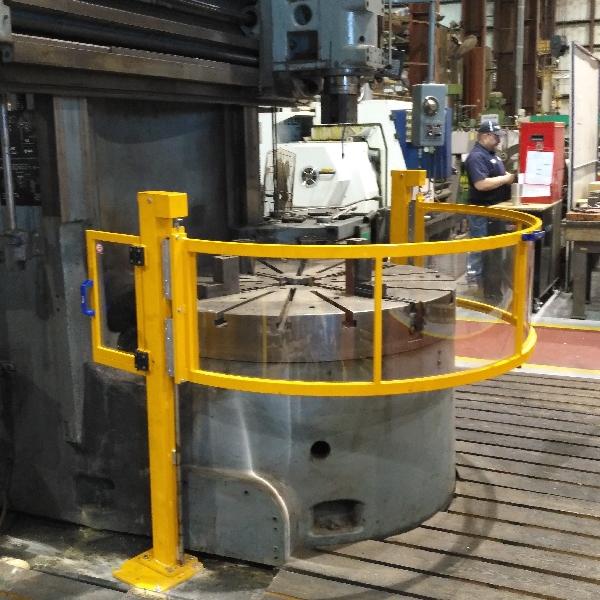

Le modèle TGS est une protection de sécurité pour tours à tourelle verticale (VTL). Protège le pourtour du mandrin grâce à des écrans coulissants faciles à déplacer.

Découvrez également notre modèle FER-LRV : Vertical Boring Mill & VTL Safety Shield (Cliquez ici)

  • Fabriqué selon vos spécifications
  • Cadre entièrement soudé
  • Gardes en polycarbonate
  • Glisse de haut en bas sur des roulements à rouleaux
  • Fabriqué en Italie

Verrouillage électrique
Verrouillage électrique
Sur mesure
Selon vos besoins

Appelez-nous pour connaître les délais de mise en œuvre de cette protection personnalisée.

SKU : TGS

Caractéristiques de la protection de tour vertical

Nous proposons une gamme unique de protections de sécurité pour tours verticaux à tourelle (VTL) avec nos modèles TGS-01 avec un écran et le TGS-02 avec deux écrans. Ces protections sont faites de tailles personnalisées.

  • Fenêtres en polycarbonate
  • Glisse vers le haut et vers le bas pour un accès facile au mandrin et un espace libre pour le nettoyage
  • Pieds de base pour ancrage au sol.
  • Comprend des interrupteurs de verrouillage de sécurité
  • Comprend des écrans latéraux auxiliaires
  • Support pour coulissement vertical avec roulement à double manchon
  • Système de contrepoids avec câbles en acier recouverts de PVC

Vidéo de démonstration


Informations sur la taille de l’écran

Veuillez nous contacter pour plus d’informations

Réf. Hauteur d’écran standard Caractéristiques
TGS 01 500mm (20″) Écran coulissant simple
TGS 02 1000 mm (40″) Deux écrans coulissants

Qu’est-ce qu’une VTL ?

Les tours à tourelle verticale , ou VTL en abrégé, sont similaires à un tour standard mais avec une orientation différente. Les VTL sont utilisés pour usiner ou aléser des pièces de grand diamètre qu’un tour ordinaire ne pourrait pas faire. Il existe encore un grand nombre d’anciens VTL qui sont encore utilisés dans le monde entier sans aucune protection. Ferndale Safety met à niveau plusieurs de ces machines chaque année avec des améliorations de sécurité, y compris la protection de tour verticale illustrée ci-dessus.

Défis d’installation

L’installation d’une protection massive autour d’une machine qui n’a jamais été conçue pour être protégée est un défi. Pour certains appareils, la protection verticale du tour bloque les volants critiques. Nous avons développé un système de télécommande qui résout les problèmes de volant. Cliquez ici pour voir notre télécommande du projet de volant.

Taper:

TGS-01 (écran unique), TGS-02 (double écran)

Hauteur d'écran standard

19,69" (500 mm), 39,37" (1 000 mm)

Caractéristiques

Écran coulissant unique, basé sur le diamètre du mandrin, Doubles écrans coulissants, basés sur le diamètre du mandrin

Manufacturer

Ferndale Safety

Brand

Ferndale Safety

Has interlock switch

Oui (avec verrouillage)

Product color

Clair, Ferndale jaune

Product Features

Boulon, Polycarbonate, Réglable, Sur mesure

Avertissement: En achetant nos produits, vous acceptez de ne pas les utiliser pour des « travaux à chaud » (par exemple, meulage, soudage, brasage, découpage) en raison du risque d'incendie. Une mauvaise utilisation est interdite et le respect de toutes les consignes de sécurité est requis. Le non-respect signifie que vous acceptez l’entière responsabilité de tout préjudice ou dommage qui en résulterait. Pour votre sécurité et l'efficacité de notre protection machine, restez dans la "Zone de Travail Sécurisée" directement devant la protection. Se tenir sur le côté augmente le risque de blessure et enfreint notre politique d'utilisation. Le respect de cette règle garantit votre sécurité et les performances optimales des Produits. Pour obtenir des directives détaillées en matière de sécurité et d'exploitation, veuillez consulter nos termes et conditions générales ici.
